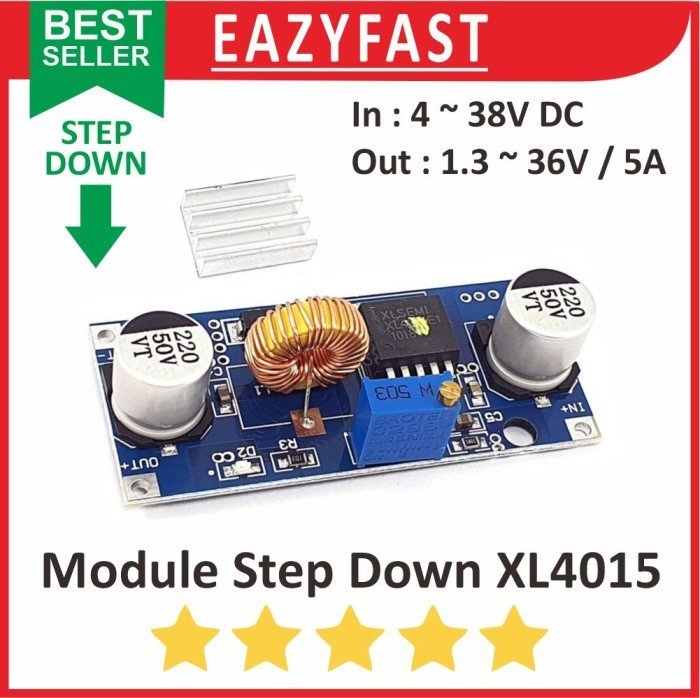

Step Down 5A XL4015 Module Modul DC Adjustable Power Supply Regulator
XL4015 5A DC to DC Buck Converter Adjustable Module (Step Down Regulator 5 Ampere, Modul Penurun Tegangan DC, Power Supply Adjust XL4015)
Halo Kawan Eazyfast!
Punya masalah perangkat elektronik yang butuh suplai tegangan berbeda dari sumber utamanya? Jangan beli alat baru dulu, yuk atur dan sesuaikan dayanya dengan mudah pakai modul step down handal ini. Proyek elektronika dan perbaikan alatmu jadi makin praktis dan presisi bareng Eazyfast!
FUNGSI UTAMA:
Modul penurun tegangan (step-down) DC-DC efisiensi tinggi yang berfungsi untuk menurunkan tegangan input DC ke tingkat tegangan output yang diinginkan secara stabil dengan arus hingga 5 Ampere.
APLIKASI UMUM:
- Power supply rakitan dan adaptor variable DIY
- Driver LED high power
- Penurun tegangan untuk modul mikrokontroler (Kompatibel untuk Arduino/IoT)
- Charger baterai lithium atau aki mini
SPESIFIKASI SINGKAT:
- Input voltage range: 4-38VDC (pastikan input tidak melebihi 38V)
- Output voltage range: 1.25-36VDC (adjustable/bisa diatur)
- Output current: 0-5A (disarankan menggunakan tambahan heatsink jika beban tinggi)
- Output power: Maksimal 75W (efisiensi hingga 96%)

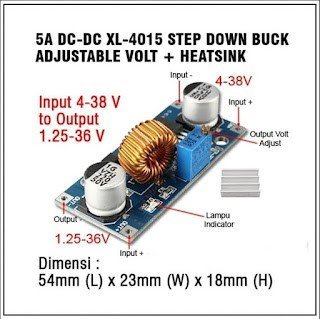

- Dimensi: 54 x 23 x 15 mm
PANDUAN / TIPS PENGGUNAAN:
- Putar trimpot (potensiometer biru) perlahan menggunakan obeng kecil untuk menaikkan atau menurunkan tegangan output sambil memantaunya dengan multimeter.
- Modul ini tidak memiliki proteksi polaritas terbalik pada bagian input, pastikan pemasangan kabel positif (+) dan negatif (-) tidak terbalik agar modul tidak rusak.
INFO PENTING:
- Input voltage range : 4-38VDC (Note : input voltage not exceeding 38V)
- Input reverse polarity protection : None (if required, high current diode in series with the input).
ISI PAKET:
- 1x XL4015 5A DC to DC Buck Converter Adjustable Module Regulator Power
--------------------------------------------
CATATAN :
- Harga tertera untuk 1 pcs (kecuali tertulis paket/set pada judul & varian).
- Jika produk bisa dimasukkan ke keranjang berarti barang ready stock, silakan langsung diorder saja
- Silakan order sebelum jam 15.00 WIB (Senin - Jumat) atau jam 12.00 WIB (Sabtu) agar pesanan dapat dikirim pada hari yang sama :)
- Estimasi penyiapan paket kurir Instant ± 1 jam (pada jam operasional toko)
- Jika perlu QTY banyak atau Foto stok asli boleh chat admin dulu ya :)
- Eazyfast Store berpengalaman menyediakan part teknik sejak 2017 dengan pengemasan aman (bubble wrap gratis), serta melayani pengadaan partai besar/B2B dengan harga khusus silahkan chat admin.
Note : Wajib sertakan video unboxing utuh tanpa jeda saat paket diterima sebagai bukti komplain jika ada ketidaksesuaian barang.
Rp17.900
24 tersedia
24 tersedia
Spesifikasi
Ukuran
| Weight | 0,02 kg |
|---|
Spesifikasi produk:
-) Tipe : Step Down
-) Tegangan & Arus Input : 4-38 Volt & max. 4A
-) Tegangan & Arus Output : 1.25-36 Volt & max. 5A (Adjustable)
-) Power Output : max. 75W
-) Konsumsi : 18 mA (tanpa beban)
-) Konversi Efisiensi : < 96%
-) Frekuensi Switching : 180 kHz
-) Suhu operasi : -40 – 85 derajat Celcius
-) Dimensi : 54*23*18 mm
Fitur produk.
– Modul ini tidak akan bekerja bila TEGANGAN INPUT kurang dari 4 Volt ( 38V)
– Modul ini digunakan untuk menurunkan tegangan listrik dari 4-38V menjadi 1.25-36V dan menaikan KUAT ARUS dari 4A menjadi 5A.
– Modul ini menggunakan MOSFET XL4015E, yang EFISIENSI-nya mencapai 96%.
– Driver ini terdapat 1 POTENSIOMETER (komponen yang berwarna biru, disertai paku minus), yang digunakan untu mengatur besarnya VOLTASE (tegangan keluaran)
– Bila ARUS OUTPUT mencapai 3A atau DAYA OUTPUT mencapai 50W, harus dipasang HEATSINK. Disarankan MODUL mengaliri ARUS Output sebesar 4.5A.
– Ketika modul bekerja hingga SUHU OPERASI melebihi 85 derajat Celsius, maka modul akan SHUT DOWN otomatis,(bukan JEBOL atau RUSAK, tunggu dingin dan modul bisa dinyalakan kembali).
– Pasang DIODA 5A di bagian port INPUT, untuk mendapatkan PROTEKSI khusus untuk POLARITAS TERBALIK.
Termasuk HEATSINK
