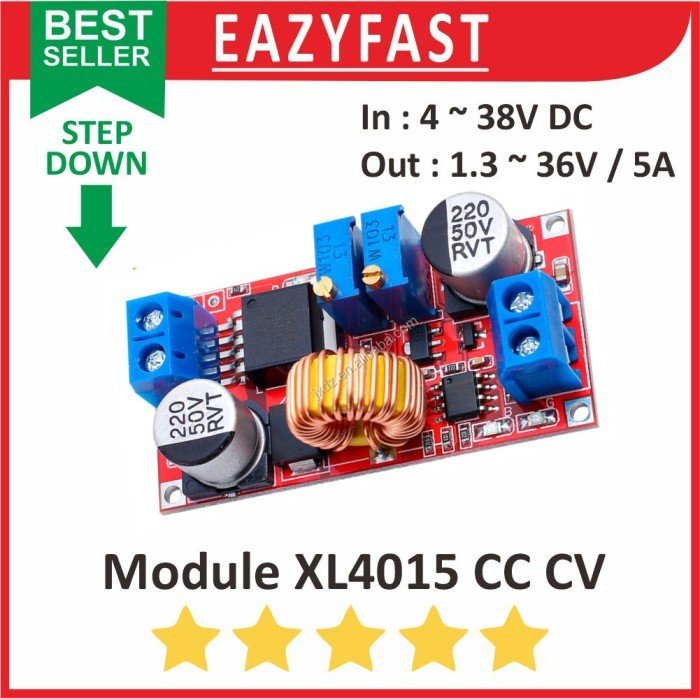

Step Down 5A XL4015 CC CV R Module Modul DC Adjustable Power Regulator
Modul Step Down XL4015 5A CC CV (Buck Converter DC to DC Adjustable Power Supply Charger Baterai LED Driver)
Halo Kawan Eazyfast!
Punya masalah tegangan drop atau butuh pengisi daya baterai yang aman dan akurat untuk proyek elektronikanmu? Jangan bingung, modul step down CC CV ini siap jadi solusi andal untuk mengatur tegangan dan arus listrik dengan presisi tinggi. Yuk rakit dan perbaiki alat kustommu sendiri bareng Eazyfast!
FUNGSI UTAMA:
Penurun tegangan DC-DC ekonomis yang dilengkapi fungsi ganda Constant Voltage (CV) dan Constant Current (CC) untuk pengaturan stabil.
APLIKASI UMUM:
- Modul charger berbagai jenis baterai (Lithium, Ni-Cd, Ni-H2)
- Power supply untuk High Power LED dan lampu DIY
- Pengatur daya panel surya dan turbin angin mini
- Proyek elektronika, catu daya mikrokontroler, dan perbaikan perangkat DC
SPESIFIKASI SINGKAT:
- Tegangan Input: 4-38V DC
- Tegangan Output: 1.25-36V DC (adjustable)
- Arus Output: Adjustable hingga maks 5A (Daya maks 75W)
- Efisiensi: Hingga 96% dengan frekuensi kerja 180 KHz
- Dimensi: 51.2 x 26.2 x 15 mm
PANDUAN / TIPS PENGGUNAAN:
- Jangan hubungkan negatif input dan negatif output secara langsung agar fungsi pengaturan arus (CC) tetap bekerja normal.
- Jika digunakan di atas beban 3A atau 35W, sangat disarankan untuk menambahkan pendingin tambahan agar performa tetap terjaga.
INFO PENTING:

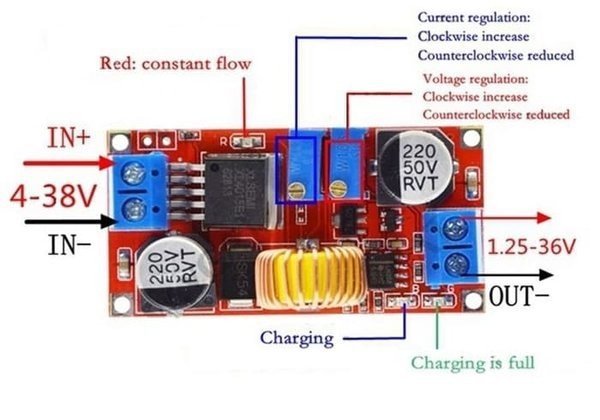

- Dilengkapi 3 indikator LED: LED Merah (CC>On, CV>Off), LED Biru (Charge>On), LED Hijau (Full>On).
- Memiliki proteksi Over Temperature, Over Current, dan Short Circuit (limit 8A).
ISI PAKET:
- 1x Modul Step Down XL4015 5A CC CV
--------------------------------------------
CATATAN :
- Harga tertera untuk 1 pcs (kecuali tertulis paket/set pada judul & varian).
- Jika produk bisa dimasukkan ke keranjang berarti barang ready stock, silakan langsung diorder saja
- Silakan order sebelum jam 15.00 WIB (Senin - Jumat) atau jam 12.00 WIB (Sabtu) agar pesanan dapat dikirim pada hari yang sama :)
- Estimasi penyiapan paket kurir Instant ± 1 jam (pada jam operasional toko)
- Jika perlu QTY banyak atau Foto stok asli boleh chat admin dulu ya :)
- Eazyfast Store berpengalaman menyediakan part teknik sejak 2017 dengan pengemasan aman (bubble wrap gratis), serta melayani pengadaan partai besar/B2B dengan harga khusus silahkan chat admin.
Note : Wajib sertakan video unboxing utuh tanpa jeda saat paket diterima sebagai bukti komplain jika ada ketidaksesuaian barang.
Rp22.500
20 tersedia
20 tersedia
Spesifikasi
Ukuran
| Weight | 0,02 kg |
|---|
Note:
Pin enable harus di solder atau di jumper biar output nya stabil
Deskripsi:
==============================
Modul step down ini memiliki fungsi CC/CV alias tegangan konstan dan arus konstan. Jadi bisa kita atur deh besar tegangan dan arus yang keluar dari output modul. Ripple dari XL4015 ini cuma 50mV, stabil dan ajib untuk charger baterai ataupun power suplly rangkaian agan. Arus yang dihasilkan charger ini cukup besar juga, mencapai 5A gan.
Bisa dipakai sebagai Charger Baterai artinya bukan berarti module step down ini memiliki kemampuan sebagai cut-off jika batrai penuh, namun lebih kepada pembatasan arus yang masuk pada baterai, sehingga arus yang masuk dapat kita sesuaikan sesuai jenis dan kapasitas batrai.
So, tunggu apa lagi…Mangga di order 😀
Sesifikasi:
==============================
– Current Continues : 2-2.5 A
– Size: 50 * 26 * 11 (L * W * H) (mm)
– Operating Temperature: -40c to +85 c
– Voltage Regulation: 2.5%
– Load Regulation: 0.5%
– Output ripple: 50mV (max) 20M bandwidth
– Switching frequency: 300KHz
– Conversion efficiency: 95% (the highest)
– Output current: adjustable maximum 5A
– Output voltage: 0.8V-30V
– Input voltage: 5V-32V
– Rectification: non-synchronous rectification
– Module Properties: non-isolated constant current and voltage module
Fiture:
==============================
– Over current Protection Capabilities.
– Use as a battery charger.
– Used as a LED constant current driver module.
Aplikasi:
==============================
– Charging Batrai (Hanya dapat membatasi arus)
– Power Supply
– DIY power Supply CC dan CV
– Power Led Strip
– Power Runing TEXT
