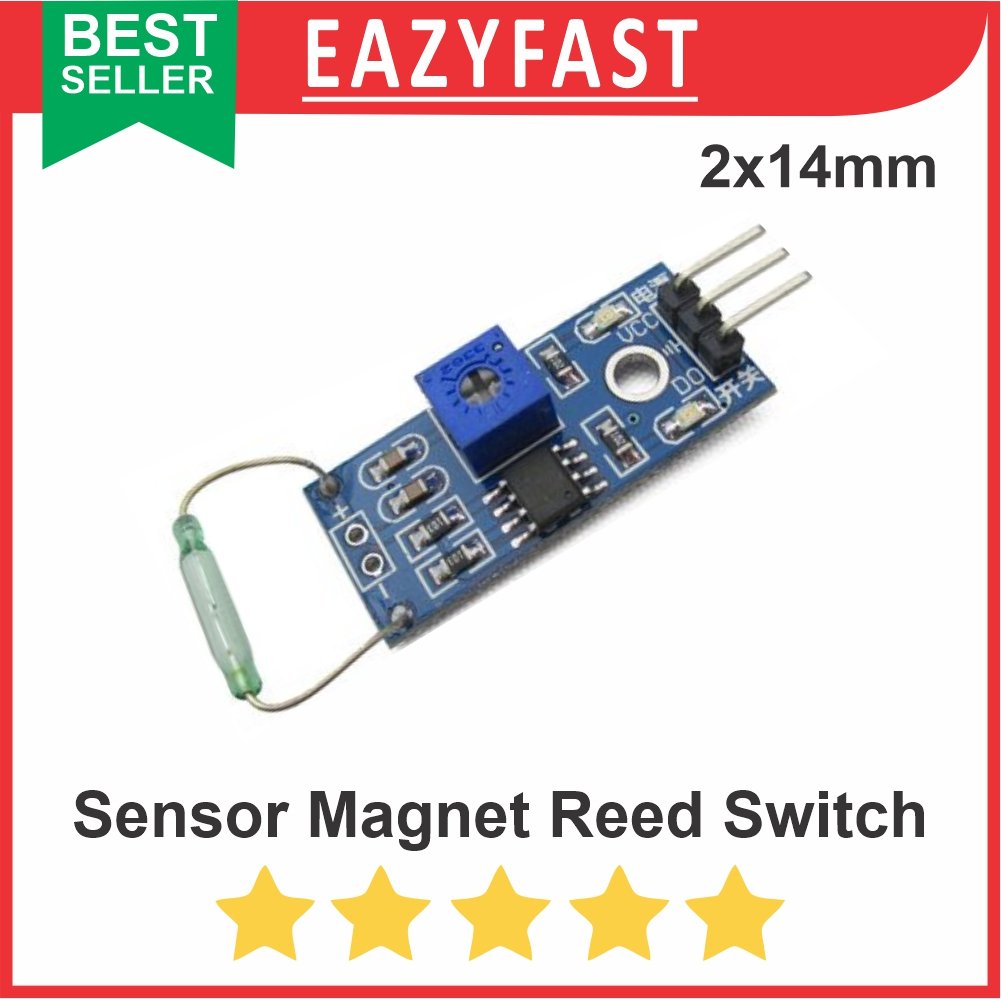

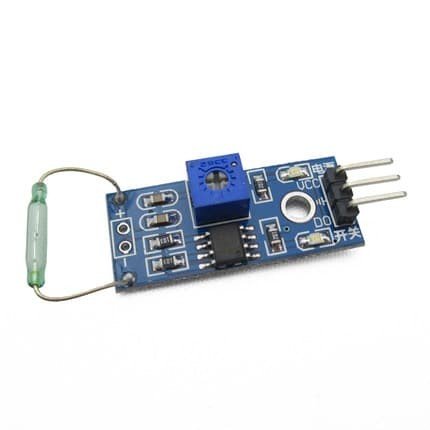

Modul Sensor Saklar Magnet Magnetic Reed Rid Switch ESP Arduino Compatible Module
Modul Sensor Saklar Magnet Magnetic Reed Switch (Magnetic Sensor Module, Reed Switch Arduino, Saklar Non Kontak, Modul Deteksi Magnet)
Halo Kawan Eazyfast!
Sedang merancang sistem keamanan pintu otomatis atau butuh saklar non-kontak untuk proyek elektronika kamu? Yuk, gunakan modul sensor magnetik praktis ini untuk mendeteksi pergerakan atau keberadaan medan magnet secara akurat dan mudah diintegrasikan!
FUNGSI UTAMA:
Modul saklar magnet berbasis reed switch yang mendeteksi keberadaan medan magnet untuk memutus dan menghubungkan arus sirkuit secara non-kontak dengan output sinyal digital.
APLIKASI UMUM:
- Sistem keamanan pintu dan jendela magnetik (alarm rumah)
- Proyek mikrokontroler Kompatibel untuk Arduino / ESP32 / STM32
- Penghitung putaran (counter), meteran air, dan meteran gas
- Peralatan rumah tangga (mesin cuci, kulkas, PABX)
SPESIFIKASI SINGKAT:
- Jenis reed: Normally Open (NO)
- Tegangan kerja: 3.3V - 5V
- Output: Digital (0 dan 1 / LOW saat aktif)
- IC Comparator: Wide voltage LM393
- Dimensi: 3.2 x 1.4 cm (dilengkapi lubang baut)
PANDUAN / TIPS PENGGUNAAN:
- Koneksi pin: Hubungkan pin VCC ke +5V, GND ke GND mikrokontroler, dan DO ke Pin Digital (misal Pin 3 Arduino).
- Jauhkan dari medan magnet kuat eksternal yang tidak diinginkan agar pembacaan status HIGH/LOW tetap stabil.
INFO PENTING:
- Sensor reed bersifat Normally Open (NO) dan menjadi Closed (NC) ketika didekatkan ke medan magnet (sinyal output LOW), lalu kembali Open (sinyal output HIGH) saat magnet dijauhkan.
ISI PAKET:
- 1x Modul Sensor Saklar Magnet Magnetic Reed Switch ESP Arduino Compatible Module
--------------------------------------------
CATATAN :
- Harga tertera untuk 1 pcs (kecuali tertulis paket/set pada judul & varian).
- Jika produk bisa dimasukkan ke keranjang berarti barang ready stock, silakan langsung diorder saja
- Silakan order sebelum jam 15.00 WIB (Senin - Jumat) atau jam 12.00 WIB (Sabtu) agar pesanan dapat dikirim pada hari yang sama :)
- Estimasi penyiapan paket kurir Instant ± 1 jam (pada jam operasional toko)
- Jika perlu QTY banyak atau Foto stok asli boleh chat admin dulu ya :)
- Eazyfast Store berpengalaman menyediakan part teknik sejak 2017 dengan pengemasan aman (bubble wrap gratis), serta melayani pengadaan partai besar/B2B dengan harga khusus silahkan chat admin.
Note : Wajib sertakan video unboxing utuh tanpa jeda saat paket diterima sebagai bukti komplain jika ada ketidaksesuaian barang.
Rp8.900
Spesifikasi
Ukuran
| Weight | 0,02 kg |
|---|---|
| Dimensions | 1 × 1 × 1 mm |
| color_family | Blue |
Sensor reed adalah sensor magnetik yang bersifat Normally Open (NO) dan menjadi Closed (NC) ketika didekatkan ke medan magnet.
Ketika sensor ini didekatkan pada medan magnet, kedua bahan ferrous di dalam sensor akan saling menarik sehingga sensor terhubung (sinyal output LOW). Jika medan magnet dijauhkan, reed tersebut berpisah karena elastisitas bahannya dan sensor terbuka kembali (sinyal output HIGH). Sifat ini sangat berguna untuk membuat saklar non kontak.
**Aplikasi:
PABX, mesin fotokopi, mesin cuci, kulkas, kamera, lemari steril, pintu, jendela magnetik, relay elektromagnetik, timbangan elektronik, penghitung, meteran gas, meteran air dan banyak aplikasi lainnya.
**Spesifikasi:
– Jenis reed: Normally Open
– Tegangan kerja: 3.3-5v
– Output: digital (0 dan 1)
– Ukuran kecil: 3.2×1.4cm
– Comparator: wide voltage LM393
– Lobang baut: tersedia
**Koneksi pin:
– Sensor –> Arduino
– GND –> GND
– VCC –> +5v
– DO –> Digital Pin 3
Maksimalkan proyek elektronika Anda dengan Modul Sensor Saklar Magnetik Reed Switch. Modul ini memungkinkan Anda untuk mendeteksi pergerakan atau keberadaan medan magnet dengan akurat.
Ideal untuk berbagai aplikasi termasuk sistem keamanan pintu atau jendela, penghitung putaran, dan proyek sensor. Tambahkan kemampuan deteksi magnet yang handal ke proyek Anda.
