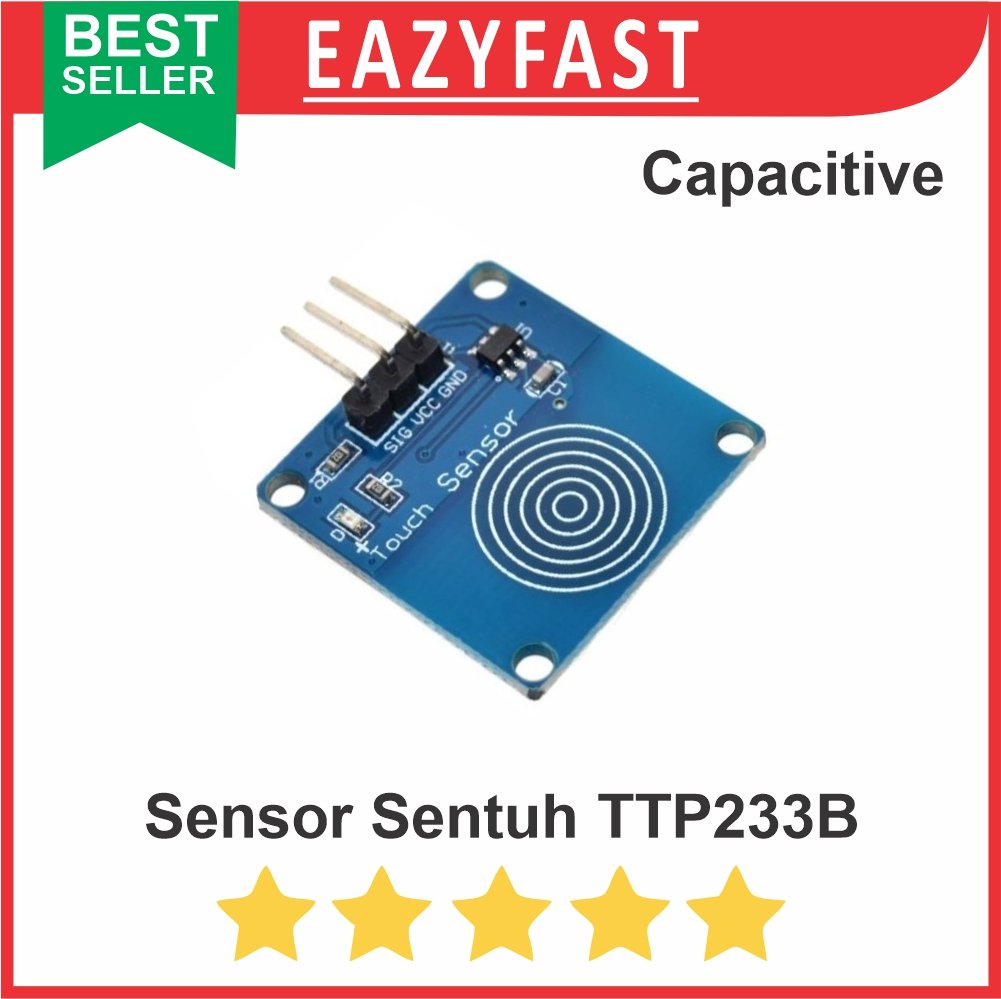

Modul Saklar Sentuh TTP223B TTP 223 223B TTP223 Touch Switch Button Latch Lock Toggle Module
Modul Saklar Sentuh TTP223B (Touch Sensor Module, Saklar Kapasitif TTP223, Capacitive Touch Switch, Modul Tombol Sentuh)
Halo Kawan Eazyfast!
Proyek elektronikamu butuh tombol modern yang praktis dan bebas aus? Ganti tombol mekanik konvensional dengan modul sentuh kapasitif ini agar perangkat buatanmu tampil lebih futuristik dan awet. Yuk tingkatkan kualitas rangkaian elektronika bareng Eazyfast!
FUNGSI UTAMA:
Modul saklar berbasis sensor sentuh kapasitif yang mendeteksi sentuhan jari pada berbagai permukaan non-logam untuk menggantikan fungsi saklar konvensional.
APLIKASI UMUM:
- Proyek mikrokontroler / IoT dan sistem otomasi
- Pembuatan panel kontrol tersembunyi di balik kaca, kayu, atau plastik
- Lampu sentuh DIY dan perangkat elektronik interaktif
- Pengganti saklar mekanik konvensional pada berbagai alat
SPESIFIKASI SINGKAT:
- Tegangan kerja: 2V s/d 5.5V DC (optimal 3V)
- Arus output pin sink/pull-up: 4mA - 8mA
- Waktu respon: Max 60ms (touch mode) hingga 220ms (low power mode)
- Dimensi: 24 x 24 x 7.2 mm
- Dilengkapi 4 lubang baut untuk kemudahan instalasi
PANDUAN / TIPS PENGGUNAAN:
- Dapat dipasang di balik permukaan non-logam seperti plastik atau kaca, bahkan disembunyikan di dalam dinding atau meja.
- Modul akan otomatis kembali ke mode hemat energi (sinyal low) jika tidak disentuh selama 12 detik.
INFO PENTING:
- Cara kerja: Normal low, menjadi high saat disentuh, dan kembali ke mode hemat energi jika tidak disentuh selama 12 detik.
- Konsumsi daya rendah dengan dukungan tegangan 2 ~ 5.5V DC.
ISI PAKET:
- 1x Modul Saklar Sentuh TTP223B
--------------------------------------------
CATATAN :
- Harga tertera untuk 1 pcs (kecuali tertulis paket/set pada judul & varian).
- Jika produk bisa dimasukkan ke keranjang berarti barang ready stock, silakan langsung diorder saja
- Silakan order sebelum jam 15.00 WIB (Senin - Jumat) atau jam 12.00 WIB (Sabtu) agar pesanan dapat dikirim pada hari yang sama :)
- Estimasi penyiapan paket kurir Instant ± 1 jam (pada jam operasional toko)
- Jika perlu QTY banyak atau Foto stok asli boleh chat admin dulu ya :)
- Eazyfast Store berpengalaman menyediakan part teknik sejak 2017 dengan pengemasan aman (bubble wrap gratis), serta melayani pengadaan partai besar/B2B dengan harga khusus silahkan chat admin.
Note : Wajib sertakan video unboxing utuh tanpa jeda saat paket diterima sebagai bukti komplain jika ada ketidaksesuaian barang.
Rp4.900
Spesifikasi
Ukuran
| Weight | 0,015 kg |
|---|---|
| Dimensions | 1 × 1 × 1 mm |
| color_family | Blue |

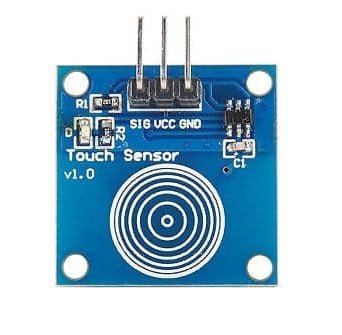

Modul ini dibuat berdasarkan IC touch-sensing (perasa sentuh) capacitive TTP223B
Modul dapat dipasang di belakang permukaan plastik, kaca dan bahan non-logam lainnya untuk menutupi permukaan sensor. Selain itu, jika kita dapat mengatur posisi yang tepat untuk sentuhan, kita juga dapat menyembunyikannya di dalam dinding, meja dan bagian tombol tersembunyi lainnya.
**Cara kerja:
1. Dalam keadaan normal, modul menghasilkan sinyal low (hemat daya).
2. Ketika jari menyentuh bagian sensor, modul menghasilkan sinyal high.
3. Jika tidak disentuh lagi selama 12 detik kembali ke mode hemat energi.
**Kelebihan:
1. Konsumsi daya yang rendah
2. Bisa menerima tegangan dari 2 ~ 5.5V DC
3. Dapat menggantikan fungsi saklar tradisional
4. Dilengkapi 4 lobang baut untuk memudahkan pemasangan
**Spesifikasi
1. Tegangan kerja: 2v s/d 5.5v (optimal 3v)
2. Output high VOH: 0.8VCC (typical)
3. Output low VOL: 0.3VCC (max)
4. Arus Output Pin Sink (@ VCC 3V, VOL 0.6V): 8mA
5. Arus Output pin pull-up (@ VCC=3V, VOH=2.4V): 4mA
6. Waktu respon (low power mode): max 220ms
7. Waktu respon (touch mode): max 60ms
8. Ukuran: 24x24x7.2mm
Optimalkan pengendalian elektronika Anda dengan Modul Saklar Sentuh Capacitive TTP223B. Modul ini memungkinkan Anda untuk mengontrol perangkat digital dengan sentuhan lembut, tanpa tekanan mekanik.
Teknologi capacitive memberikan respons cepat dan akurat saat disentuh. Cocok untuk berbagai aplikasi termasuk proyek otomatisasi, lampu sentuh, dan perangkat elektronik lainnya. Tambahkan kemampuan kendali sentuh yang modern ke proyek Anda.
