Modul Konverter PWM ke Analog 0-10V Mach3 (PWM to Voltage Converter, Sinyal Digital ke Analog, Spindle Speed Controller, Modul PLC Mach3 CNC)
Halo Kawan Eazyfast!
Bingung menyambungkan kontroler CNC atau board mikrokontroler kamu ke inverter spindle atau PLC yang membutuhkan input sinyal analog 0-10V? Jangan ganti kontroler kamu dulu ya! Solusinya cukup pasang modul konverter ini agar pengaturan kecepatan spindle dan otomasi mesinmu berjalan mulus dan presisi bareng Eazyfast!
FUNGSI UTAMA:
Mengonversi sinyal digital PWM dengan duty cycle 0% - 100% menjadi output tegangan analog linear 0 - 10V untuk integrasi ke driver spindle VFD, PLC, atau perangkat industri lainnya.
APLIKASI UMUM:
- Kontrol kecepatan spindle mesin CNC (Mach3, GRBL) menuju inverter VFD
- Konversi sinyal panel kendali dan antarmuka PLC industri
- Pengatur tegangan analog berbasis mikrokontroler (kompatibel untuk Arduino, STM32, ESP32)
- Pengendali dimmer atau driver power supply (PSU) berbasis tegangan analog
SPESIFIKASI SINGKAT:
- Tipe Modul: LC-LM358-PWM2V
- Tegangan Kerja (VCC): DC 12V - 30V (kebutuhan arus >100 mA)
- Rentang Frekuensi PWM: 1 kHz - 3 kHz
- Konversi Output: Duty cycle PWM 0% - 100% menjadi tegangan analog 0 - 10V
- Batas Toleransi / Error: 5% (bisa disesuaikan via potensiometer)
PANDUAN / TIPS PENGGUNAAN:
- Hubungkan VCC & GND ke sumber daya 12V-30V, serta PWM & GND ke pin sinyal kontroler kamu.
- Kalibrasi awal: Masukkan sinyal PWM duty cycle 50% (frekuensi 1-3 kHz), ukur pin VOUT dengan multimeter, lalu putar trimpot potensiometer hingga pembacaan multimeter berada tepat di 5.00V.
INFO PENTING:
-
ISI PAKET:
- 1x Modul PWM to Volt Voltage Converter Module Mach3 Spindle Driver PSU Sesuai Varian Pilihan
--------------------------------------------
CATATAN :
- Harga tertera untuk 1 pcs (kecuali tertulis paket/set pada judul & varian).
- Jika produk bisa dimasukkan ke keranjang berarti barang ready stock, silakan langsung diorder saja
- Silakan order sebelum jam 15.00 WIB (Senin - Jumat) atau jam 12.00 WIB (Sabtu) agar pesanan dapat dikirim pada hari yang sama :)
- Estimasi penyiapan paket kurir Instant ± 1 jam (pada jam operasional toko)
- Jika perlu QTY banyak atau Foto stok asli boleh chat admin dulu ya :)
- Eazyfast Store berpengalaman menyediakan part teknik sejak 2017 dengan pengemasan aman (bubble wrap gratis), serta melayani pengadaan partai besar/B2B dengan harga khusus silahkan chat admin.
Note : Wajib sertakan video unboxing utuh tanpa jeda saat paket diterima sebagai bukti komplain jika ada ketidaksesuaian barang.
Rp23.300
1 tersedia
1 tersedia
Spesifikasi
Ukuran
| Weight | 0,015 kg |
|---|
Modul PWM to Volt Voltage Converter Module Mach3 Spindle Driver PSU
Description:
PWM turn voltage module LC-LM358-PWM2V can convert PWM digital signal into 0 to 10V analog signals. Can be used in the PLC or other industrial panel switch signal interface.By adjusting the PWM duty ratios to adjust output voltage.Module size is small, easy to apply in different places.
Features:
MCU embedded technology.
Easy to operate, can pass to fine-tuning potentiometer.

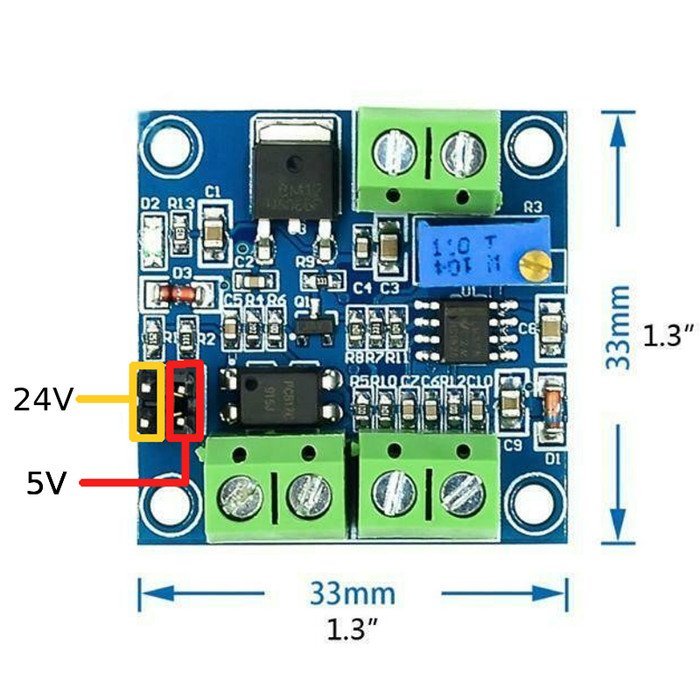

Through the short circuit choose PWM signal input level range.
Module is small, portable and easy to use.
Technical parameters:
Module working voltage: DC 12 v – 30 v.(power requirement: more than 100 mA)
PWM signal receiving frequency range: 1 KHZ – 3 KHZ;
PWM conversion range: 0% – 100% PWM conversion 0 to 10 V
Permissible error: 5%.
Parameter:
– VCC: work power 12V – 30V.
– GND: working power.
– PWM: input PWM signal positive pole.
– GND: the input signal is negative end.
– VOUT: 0 to 10 v output voltage.
– GND: output voltage.
Instructions: After power on, there is no input signal, the output is 0 V. Electricity for the first time, it’s best to do a calibration debugging: find a 50% duty cycle of the access to the PWM signal, GND, corresponding to the relative amplitude jump needle. Frequency in the 1 KHZ – 3 KHZ, VOUT is measured with a multimeter, GND two ports, the table displays at around 5V, adjust the potentiometer on the board, make says in 5.00V on the multimeter. The calibration is your pulse signal and the corresponding relation of the module. When the frequency changes, there may be offset, the corresponding relationship needs to be calibrated.
Output voltage can be adjusted by adjusting the duty ratios. Precision could be controlled by adjusting the potentiometer.
