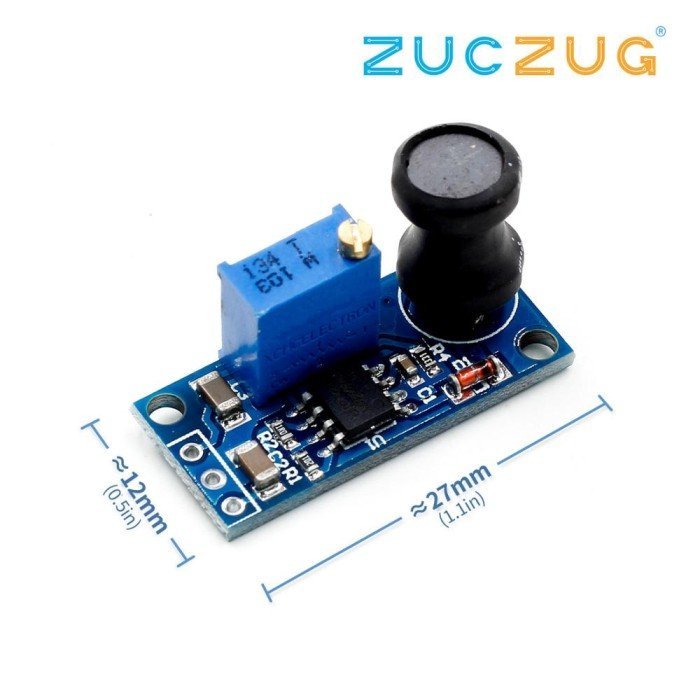

Modul MC34063A Pembalik Tegangan DC Voltage Reverse Converter Module

Modul MC34063A Pembalik Tegangan DC Voltage Reverse Converter Module (Negative Voltage Inverter, Inverting DC-DC Converter, Modul Tegangan Negatif, MC34063 Step Up Inverter)

Halo Kawan Eazyfast!
Lagi merakit rangkaian audio atau op-amp tapi pusing karena butuh suplai tegangan negatif sementara sumber daya kamu cuma ada tegangan positif? Jangan bingung atau repot ganti power supply baru ya! Yuk selesaikan kebutuhan proyekmu dengan modul pembalik tegangan praktis ini bareng Eazyfast!

FUNGSI UTAMA:
Mengonversi input tegangan DC positif menjadi output tegangan DC negatif stabil yang dapat diatur besarannya sesuai kebutuhan menggunakan potensiometer.

APLIKASI UMUM:
- Catu daya simetris rangkaian Op-Amp (Operational Amplifier)
- Perangkat audio DIY, DAC/ADC, dan mixer audio mini
- Rangkaian pengondisi sinyal sensor dan instrumen ukur
- Proyek mikrokontroler DIY dan modul eksperimen elektronika

SPESIFIKASI SINGKAT:
- Chipset: MC34063A
- Rentang Tegangan Input: 3.6V - 36V DC
- Kisaran Tegangan Output: -1.5V hingga -36V DC (Adjustable)
- Kemampuan Arus: Internal switch tube 1.5A (Disarankan dalam 0.5W, beban output -5V sekitar 100mA)
- Regulasi Beban & Suhu Kerja: Tingkat penyesuaian beban < 5% | Suhu kerja -25°C hingga 85°C (Berat: 4 gr)

PANDUAN / TIPS PENGGUNAAN:
- Putar potensiometer secara perlahan menggunakan obeng minus kecil sambil mengukur output dengan multimeter hingga mencapai tegangan negatif yang diinginkan.
- Pastikan polaritas input tidak terbalik untuk mencegah kerusakan modul.

INFO PENTING:
- Semakin tinggi output dari tekanan negatif, kemampuan beban relatif menurun.
- Tegangan kerja VCC & GND, bukan koneksi terbalik, untuk menghindari kerusakan pada papan dan komponen.
- Penting untuk menghubungkan kapasitor elektrolitik yang lebih besar dari 100 UF ke ground pada ujung input dan output. Kapasitor filter input dan output adalah input positif dan kabel negatif ke ground. Resistansi tegangan kapasitor harus lebih besar dari tegangan input dan output.

ISI PAKET:
- 1 * DC-DC Converter MC34063A

--------------------------------------------
