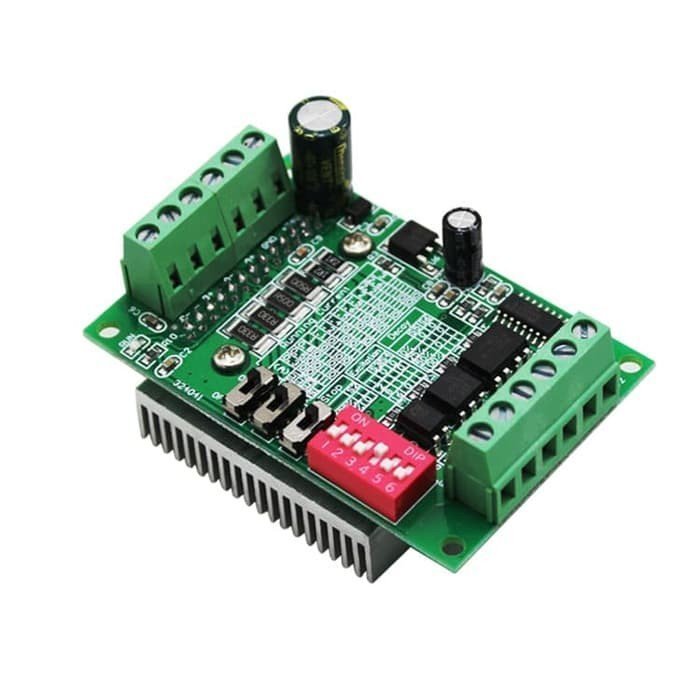

TB6560 3A Stepper Motor Driver AG05 CNC Router Single Axis Controller
TB6560 3A Stepper Motor Driver AG05 (Driver Motor Stepper CNC Controller Single Axis Modul Penggerak Mesin Ukir)
Halo Kawan Eazyfast!
Lagi merakit mesin CNC sendiri tapi gerak motor stepper sering tersendat atau kehilangan langkah (missing step)? Jangan khawatir, modul driver handal ini siap mengontrol presisi pergerakan mesinmu agar kembali akurat dan bertenaga. Yuk sempurnakan proyek DIY mesin rakitanmu bareng Eazyfast!
FUNGSI UTAMA:
Mengendalikan kecepatan dan arah putaran motor stepper secara presisi pada mesin CNC atau sistem otomatisasi dengan perlindungan arus dan temperatur yang aman.
APLIKASI UMUM:
- Mesin CNC router mini / pemotong laser
- Printer 3D dan mesin engraving DIY
- Proyek otomatisasi mekanik berbasis mikrokontroler
- Sistem kendali motor stepper 2/4 fase
SPESIFIKASI SINGKAT:
- Working voltage: DC 10V - 35V (disarankan menggunakan power supply DC 24V)
- Chipset: Toshiba TB6560AHQ original dengan proteksi lengkap (over-current, over-temperature, low-voltage)
- Output arus: Rated max 3A, peak 3.5A (cocok untuk motor stepper Nema 17 / Nema 23 di bawah 3A)
- Fitur: Optical coupling high-speed 6N137, automatic half-current, pengaturan microstep (full, half, 1/8, 1/16)
- Dimensi: 50 x 75 x 35 mm (dilengkapi radiator sirip tebal untuk pembuangan panas optimal)
PANDUAN / TIPS PENGGUNAAN:
- Sesuaikan pengaturan level arus pada modul dengan kebutuhan motor stepper Anda agar tidak cepat panas.
- Petunjuk pengaturan konfigurasi pin dan microstep sudah tercetak langsung di atas papan PCB sehingga lebih mudah diatur tanpa manual book.
PILIHAN VARIAN:
Tersedia pilihan varian: TB6560 3A. Silakan pilih varian sesuai kebutuhan proyek Kakak ya (bisa langsung campur beberapa varian dalam 1 kali checkout!).
INFO PENTING:
- Tidak cocok digunakan untuk motor stepper dengan arus di atas 3A.
ISI PAKET:
- 1 x Motor driver board
--------------------------------------------
CATATAN :
- Harga tertera untuk 1 pcs (kecuali tertulis paket/set pada judul & varian).
- Jika produk bisa dimasukkan ke keranjang berarti barang ready stock, silakan langsung diorder saja
- Silakan order sebelum jam 15.00 WIB (Senin - Jumat) atau jam 12.00 WIB (Sabtu) agar pesanan dapat dikirim pada hari yang sama :)
- Estimasi penyiapan paket kurir Instant ± 1 jam (pada jam operasional toko)
- Jika perlu QTY banyak atau Foto stok asli boleh chat admin dulu ya :)
- Eazyfast Store berpengalaman menyediakan part teknik sejak 2017 dengan pengemasan aman (bubble wrap gratis), serta melayani pengadaan partai besar/B2B dengan harga khusus silahkan chat admin.
Note : Wajib sertakan video unboxing utuh tanpa jeda saat paket diterima sebagai bukti komplain jika ada ketidaksesuaian barang.
Rp59.800
Spesifikasi
Ukuran
| Weight | 0,1 kg |
|---|---|
| size | TB6560 3A, TB6560 4.5A |
TB6560 3A CNC Router Single Axis Controller Stepper Motor Driver AG05 Features The current level is adjustable to meet your various application requirements; Automatic semi-flow adjustable; The use of high-speed optical coupling 6N137, ensuring high speed without losing step; The board printed setup instructions, no user manual can operate; Using thick fine-toothed radiator, good heat dissipation. Specification – Working voltage: DC 10~35V, recommended using switch DC 24V power supply; – Uses 6N137 high speed optocoupler, ensuring high speed never lost steps; – Uses Toshiba TB6560AHQ brand new genuine chip, with low-voltage shutdown, over-temperature and over-current protection circuit parking, to ensure optimum performance; – Rated maximum output is about 3A, peak value is 3.5A; – Suitable 42, 57 3A stepper within two / four phase, four wire / six wire stepper motor, not suitable for more than 3A stepper motor; – Automatic half current function; Segments: full step, half step, 1/8 step, 1/16 step, up to 16 segments; – Size: 50 x 75 x 35 (mm) – Packing List 1 x Motor driver board – Dimensions: 2.95 in x 1.97 in x 1.38 in (7.5 cm x 5.0 cm x 3.5 cm) – Weight: 2.89 oz (82 g)
