Sensor Tegangan Volt DC 0-25V (Voltage Sensor Modul Arduino, DC Voltage Detector, Modul Pembagi Tegangan, Sensor Arus DC DIY IoT)
Halo Kawan Eazyfast!
Mau bikin proyek monitoring baterai atau suplai daya tapi takut mikrokontrolermu rusak karena kelebihan tegangan? Tenang, modul pembagi tegangan ini solusi praktis untuk memantau voltase DC dengan aman dan akurat langsung dari perangkat pintar kesayanganmu!
FUNGSI UTAMA:
Modul sensor untuk mendeteksi dan menurunkan tegangan DC input hingga 5 kali lipat agar terbaca dengan aman oleh pin analog mikrokontroler.
APLIKASI UMUM:
- Proyek monitoring baterai (LiPo, Aki, Power Supply)
- Sistem pemantauan daya tenaga surya (Solar Panel mini)
- Perangkat IoT dan mikrokontroler (Kompatibel untuk Arduino, Raspberry Pi, ESP8266)
- Alat ukur dan eksperimen elektronika DIY
SPESIFIKASI SINGKAT:
- Tegangan input: 0-25V DC
- Tegangan deteksi: 0.02445-25V DC
- Ketelitian pengukuran: 0.00489V
- Dimensi: 25 x 13 mm
- Dilengkapi terminal baut untuk kemudahan pemasangan kabel
PANDUAN / TIPS PENGGUNAAN:
- Pemasangan input tegangan: Terminal VCC ke positif, Terminal GND ke negatif.
- Pemasangan pin ke mikrokontroler: S (signal) ke Pin AD, + ke 5V/3.3V, - ke GND.
INFO PENTING:
- Maksimal tegangan deteksi 25V pada sistem 5V Arduino, atau 16.5V jika menggunakan sistem 3.3V.
ISI PAKET:
- 1x Sensor Tegangan Volt DC 0 - 25 Pendeteksi Arduino Raspberry P
--------------------------------------------
CATATAN :
- Harga tertera untuk 1 pcs (kecuali tertulis paket/set pada judul & varian).
- Jika produk bisa dimasukkan ke keranjang berarti barang ready stock, silakan langsung diorder saja
- Silakan order sebelum jam 15.00 WIB (Senin - Jumat) atau jam 12.00 WIB (Sabtu) agar pesanan dapat dikirim pada hari yang sama :)
- Estimasi penyiapan paket kurir Instant ± 1 jam (pada jam operasional toko)
- Jika perlu QTY banyak atau Foto stok asli boleh chat admin dulu ya :)
- Eazyfast Store berpengalaman menyediakan part teknik sejak 2017 dengan pengemasan aman (bubble wrap gratis), serta melayani pengadaan partai besar/B2B dengan harga khusus silahkan chat admin.
Note : Wajib sertakan video unboxing utuh tanpa jeda saat paket diterima sebagai bukti komplain jika ada ketidaksesuaian barang.
Rp5.500
49 tersedia
49 tersedia
Spesifikasi
Ukuran
| Weight | 0,01 kg |
|---|

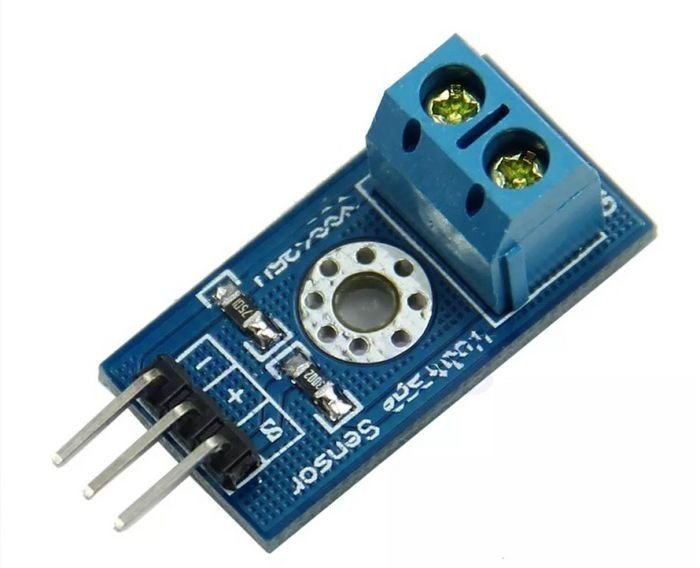

Sensor yang kecil dan sangat bermanfaat untuk mendeteksi tegangan DC input dengan faktor pembagi resistive divider 5.
Modul ini bekerja berdasarkan prinsip resistive divider, membuat tegangan yang akan dideteksi berkurang 5x lipat. Tegangan input analog pada Arduino 0-5v, sehingga tegangan maximum yang dapat dideteksi oleh sensor adalah 5x 5v = 25v. Jika menggunakan sistem tegangan 3.3v, maka tegangan maximum yang dapat dideteksi adalah sebesar 5x 3.3v = 16.5v.
AVR Chip pada Arduino memiliki AD 10-bit, jadi modul ini memiliki ketelitian 0.00489v (5v/1023). Sehingga nilai tegangan minimum yang dapat dideteksi adalah 5x 0.00489v = 0.02445v (bukan 0v)
Modul ini juga dilengkapi dengan terminal baut sehingga pemasangan kabel menjadi lebih mudah dan aman.
**Spesifikasi:
Tegangan input: 0-25v DC
Tegangan deteksi: 0.02445-25v DC
Ketelitian pengukuran: 0.00489v
Ukuran: 25x13mm

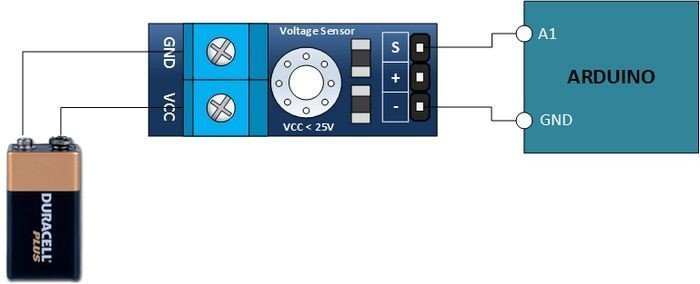

**Pemasangan input tegangan yg akan dideteksi:
Terminal VCC ke positif
Terminal GND ke negatif
**Pemasangan pin ke Arduino:
S (signal) ke Pin AD
+ (positif) ke +5/3.3v
– (negatif) ke -GND
