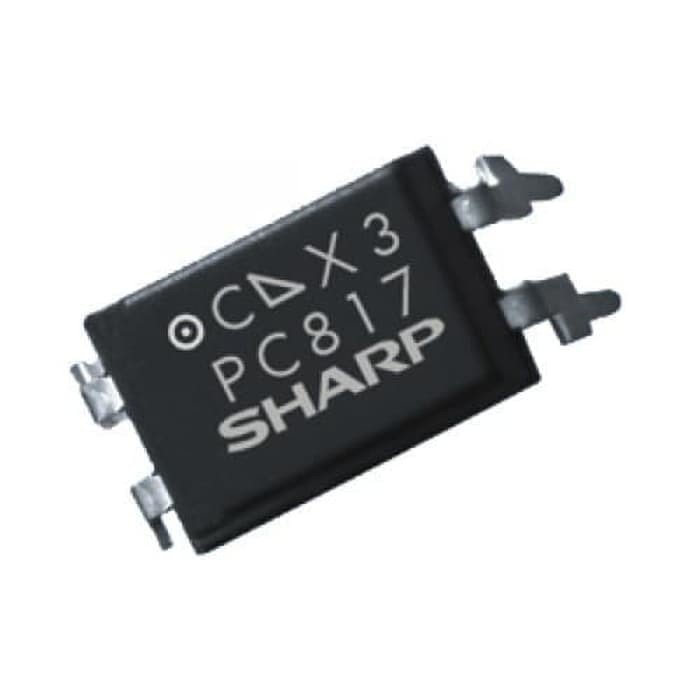

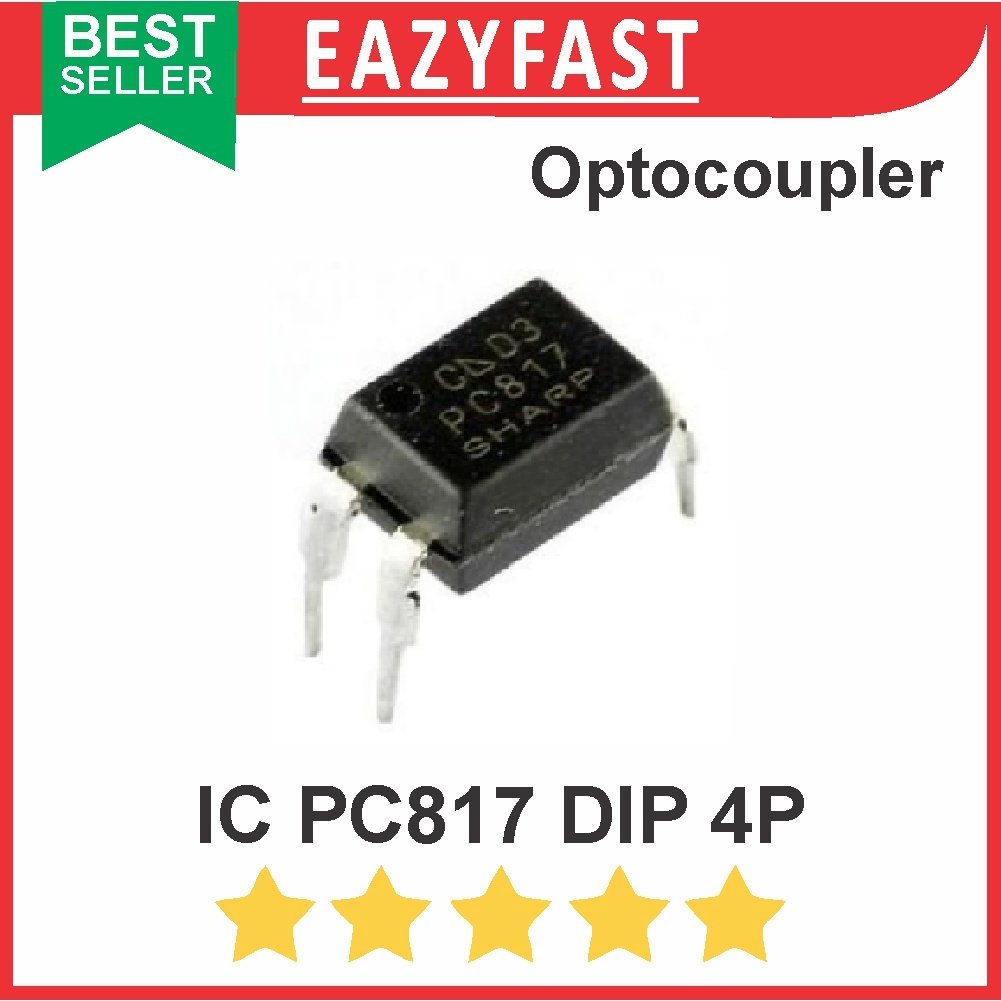

IC PC817 PC 817 DIP 4 Pin Optocoupler
IC PC817 PC 817 DIP 4 Pin Optocoupler (Optoisolator DIP-4, IC Isolator Sinyal, Pengaman Pin Arduino, Opto Kopler)
Halo Kawan Eazyfast!
Sering khawatir pin I/O mikrokontroler kamu rusak akibat lonjakan arus dari relay atau motor? Jangan biarkan proyek elektronikmu terganggu oleh masalah ground loop atau beban induktif yang berbahaya. Yuk, amankan rangkaianmu dengan komponen pelindung andalan dari Eazyfast Store ini!
FUNGSI UTAMA:

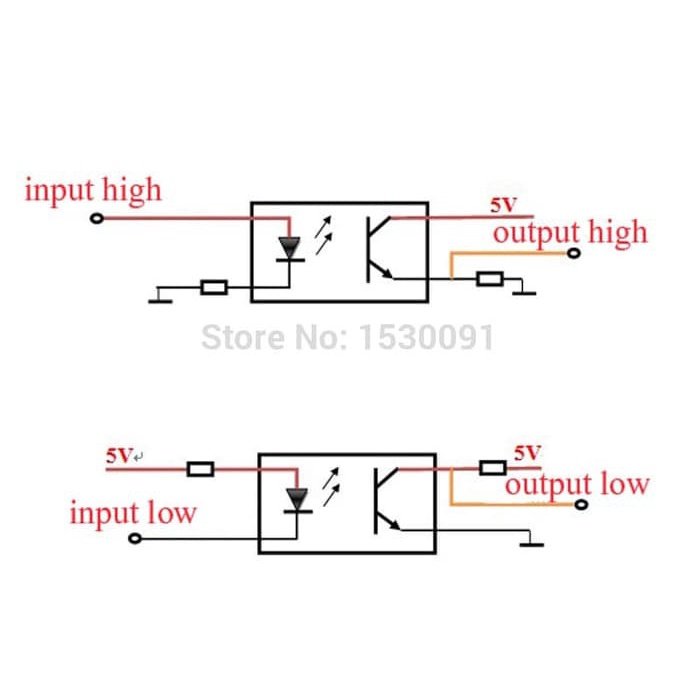

Sebagai optocoupler (optoisolator) 1-channel untuk memisahkan ground (GND) sirkuit kontrol bertegangan rendah dengan sirkuit beban, sehingga pin I/O mikrokontroler aman dari arus balik induktif.
APLIKASI UMUM:
- Driver isolasi relay 5V/12V pada proyek mikrokontroler
- Sistem proteksi sinyal pada modul IoT (kompatibel dengan Arduino, STM32, ESP32)
- Isolasi sirkuit kontrol pada mesin CNC mini dan 3D printer
- Switch isolasi pada power supply dan pengontrol kecepatan motor
SPESIFIKASI SINGKAT:
- Tipe Paket: DIP-4 (4 Pin)
- Output: NPN Phototransistor (1 Channel)
- Tegangan Isolasi: 5000 Vrms
- Arus Forward (If): 5 mA
- Tegangan Maksimal Collector-Emitter: 80 V
- Arus Maksimal Collector: 50 mA
PANDUAN / TIPS PENGGUNAAN:
- Perhatikan orientasi pin saat pemasangan; tanda titik (dot) pada fisik IC menunjukkan Pin 1 (Anode internal LED).
- Gunakan resistor pembatas arus yang sesuai pada pin input agar LED internal bekerja optimal dan tahan lama.
INFO PENTING:
-
ISI PAKET:
- 1x OPTOCOUPLER PC817 DIP-4
--------------------------------------------
CATATAN :
- Harga tertera untuk 1 pcs (kecuali tertulis paket/set pada judul & varian).
- Jika produk bisa dimasukkan ke keranjang berarti barang ready stock, silakan langsung diorder saja
- Silakan order sebelum jam 15.00 WIB (Senin - Jumat) atau jam 12.00 WIB (Sabtu) agar pesanan dapat dikirim pada hari yang sama :)
- Estimasi penyiapan paket kurir Instant ± 1 jam (pada jam operasional toko)
- Jika perlu QTY banyak atau Foto stok asli boleh chat admin dulu ya :)
- Eazyfast Store berpengalaman menyediakan part teknik sejak 2017 dengan pengemasan aman (bubble wrap gratis), serta melayani pengadaan partai besar/B2B dengan harga khusus silahkan chat admin.
Note : Wajib sertakan video unboxing utuh tanpa jeda saat paket diterima sebagai bukti komplain jika ada ketidaksesuaian barang.
Rp1.500
76 tersedia
76 tersedia
Spesifikasi
Ukuran
| Weight | 0,01 kg |
|---|---|
| Dimensions | 5 × 5 × 1 mm |
Deskripsi
Optocoupler 1 channel 4 kaki, fungsinya misahin GND, misalnya misahin ground arduino dengan relay 5V. Jadi pin I/O mikrokontroller agan aman dari beban inductive si relay 😀
Silahkan di ORDER gan !!! 😀
Spesifikasi
– Package : DIP-4
– Output Type : NPN Phototransistor
– Number of Channels : 1 Channel
– If – Forward Current : 5 mA
– Maximum Collector Emitter Voltage : 80 V
– Maximum Collector Current : 50 mA
– Isolation Voltage : 5000 Vrms
– Maximum Collector Emitter Saturation Voltage : 0.2 V
– Vf – Forward Voltage : 1.2 V
– Pd – Power Dissipation : 70 mW
– Maximum Operating Temperature: + 100 C
– Minimum Operating Temperature: – 30 C
– Fall Time : 18 us
– Rise Time : 18 us
Paket : 1x OPTOCOUPLER PC817 DIP-4
